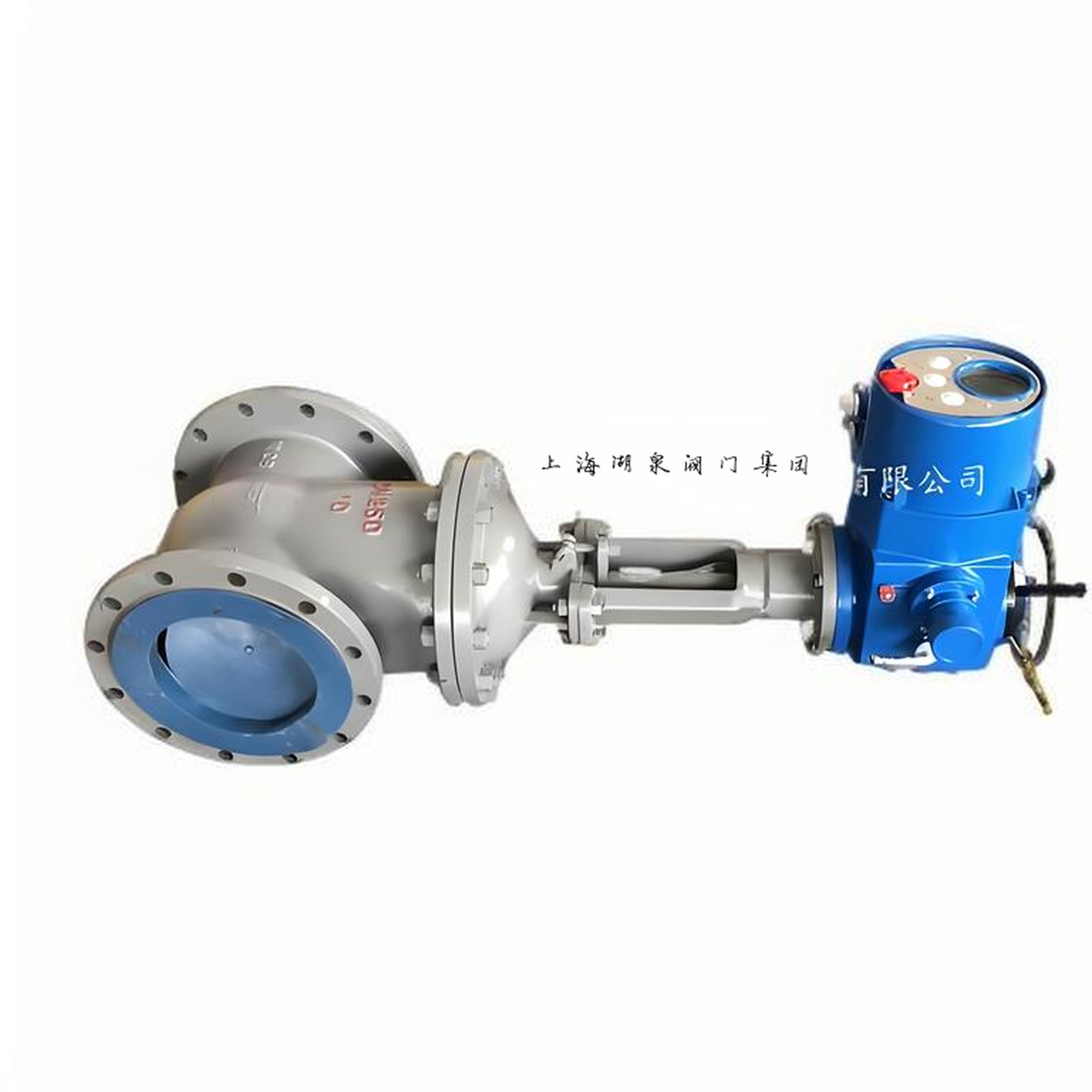

Z941H-16C DN250 智能調節型鑄鋼電動法蘭閘閥是一種用于高中壓管路系統截?cái)嗷蚪油ń橘|(zhì)的關鍵工業閥門。該閥門由鑄鋼閥體與智能一體化調節型電動執行器組成,通過法蘭連接,公稱通徑為250毫米,公稱壓力為16公斤(PN16)。
產品結構與工作原理
該
閥門為楔式閘閥,其關閉件(閘板)沿通路中心線垂直方向移動,實現全開或全關功能,主要用于切斷而非調節或節流。 閥體材質通常為鑄鋼(如WCB),密封面材質為合金鋼。閥門采用壓力自緊式密封或閥體與閥蓋間的墊片密封結構,確保安全可靠。閥瓣采用雙閘板中間帶萬向頂?shù)慕Y(jié)構,能自動調整閥瓣與閥座密封面的吻合度,保證密封性能并便于維修。
核心性能與特點
-
優異的密封性與耐用性:閥瓣與閥座密封面采用鈷鉻鎢硬質合金通過等離子噴焊工藝制成,或堆焊司太立鈷基硬質合金,具有高硬度、耐磨、耐高溫、抗擦傷的特性,使用壽命長。閥桿采用滲氮鋼并經表面氮化處理,抗腐蝕、抗擦傷。
-
智能調節型電動控制:配套的電動執行器配有轉矩控制機構、現場操作機構及手電動切換機構。除就地操作外,支持遠程控制、PLC控制以及4~20mA電流輸入輸出的智能控制,實現精確的閥位管理。
-
廣泛的適用性:適用于公稱壓力PN1.6~16.0MPa,工作溫度范圍-29℃至550℃(根據閥體材質不同有所差異)的工況。2 適用介質包括水、蒸汽、油品、酸、堿、氨、尿素及含硫天然氣等。 閥門可安裝在管道的任何位置。
-
便捷的操作與安裝:中大口徑閥門設置推力軸承以減小摩擦阻力,并配有撞擊手動機構,啟閉輕松。2 初次安裝調試時,需手動將閥門開啟至約一半位置,以防電機相序接反造成損壞。
技術規格與標準
-
公稱通徑:DN250。
-
公稱壓力:PN16(16公斤)。
-
連接方式:法蘭連接。
-
驅動方式:電動(多回轉式執行器)。
-
控制類型:智能調節型。
-
設計制造標準:遵循GB/T 12234等國家標準。
-
主要性能試驗壓力(以PN16為例):殼體強度試驗壓力為24.0MPa,密封試驗壓力為17.6MPa。
應用領域
該閥門廣泛應用于石油、化工、電力(水力及火力電站)等工業領域的管路系統,用于截?cái)嗷蚪油ǜ黝惤橘|(zhì)。 在煤礦井下等危險環境使用時,需選用具備相應防爆認證的型號。
安裝與調試注意事項
為確保設備安全,初次通電調試前必須手動將閥門開啟至約50%開度。調試過程包括接通電源后,通過調節“調零”、“4mA”、“20mA”等電位器校準位置反饋信號,并調整“靈敏度”電位器以平衡定位精度與穩定性。
